在电路中谈正负极的时候 ， 一般是指电源的正负极 ， 而且是直流电的正负极 。直流供电的电路 ， 其电源一般分为单电源供电 ， 包括电源正和电源地；双电源供电 ， 包括电源正和电源负 。在区分电路中正负极的时候可以通过以下几种方法来判断 。
【电工电子技术基础知识点 电源符号正负极怎么分】
1、根据电路板的丝印来确定正负极

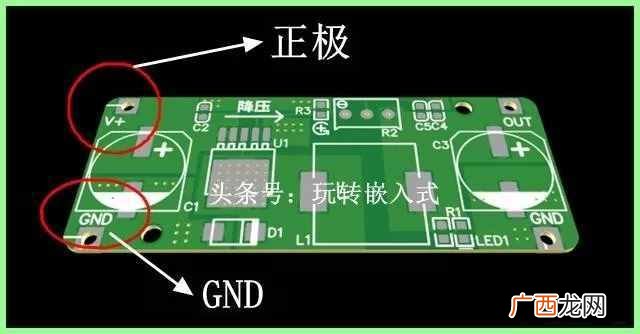

工程师在设计PCB时 ， 都会对接口部分的针脚定义用丝印标识好 ， 对电源正负极来说 ， 一般会用V+和GND来区分电源的正负极 。所以 ， 首先看板子上的丝印 ， 通过板子上的丝印内容可以了解到很多信息 ， 正确理解电路板的丝印信息非常重要 。如下图所示 ， V+所表示的就是正极 ， GND就是电源地 。

文章插图
2、根据极性元器件来确定正负极

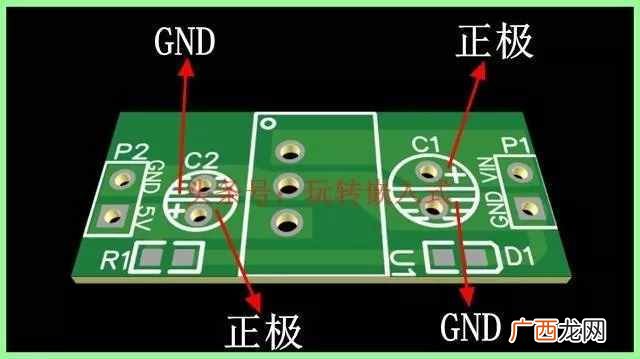

极性元器件是有极性的 ， 在使用时不能接反 。常用的有极性的元器件有电解电容、二极管等 。所以通过有极性的元器件可以确定电路的正负极 。以电解电容为例 ， 其正极一定要接电源正 ， 负极一定要接GND ， 识别对了电容的引脚也就能确定电路的正负极 。电容确定正负极如下图所示 。

文章插图
3、根据大面积的覆铜来确定正负极

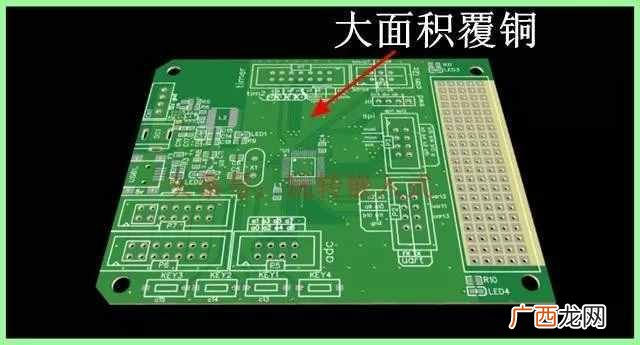

在设计PCB时为了提高抗干扰能力、降低地线的阻抗 ， 会把地以大面积覆铜的方式实现电气连接 ， 在如果电路板覆铜了 ， 基本都是以GND作为网络覆铜的 ， 依次可以判断大面积覆铜的是地线 。如下图所示 。

文章插图
4、其他方式来确认正负极
也可以通过芯片的引脚来确认正负极 ， 芯片都是需要供电 ， 有供电引脚 ， 如果知道芯片的引脚顺序也可以区分出电源的正负极 ， 但是这种方法有个缺陷 ， 就是只适用于只要一个电源网络的情况 ， 如果电路板上有多个电源网络 ， 则还需要通过以上方法进一步确认 。
