滑动变阻器的接法？滑动变阻器的连接和使用

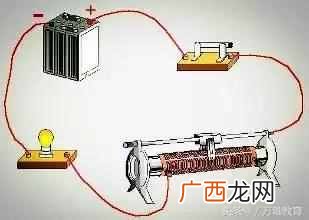

滑动变阻器是初中物理的重要元件，多以实物图的形式在作图题和实验探究题中考查滑动变阻器的连接，或以电路图的形式在选择题或填空题中考查滑片移动引起的动态电路分析.小编特梳理了滑动变阻器的连接及使用，以便诸考生解题.

文章插图

一、滑动变阻器的接法

文章插图
注：l 指滑动变阻器接入电路的电阻丝绕线长度.
1. 滑动变阻器的连接原则：
“一上一下”（一端接金属杆，另一端接电阻线上的接线柱）.（若连接上面两个接线柱，相当于连入一根导线；若连接电阻线上的两个接线柱，相当于连入一个定值电阻.滑动变阻器均起不到改变电阻从而改变电流或电压的作用）
2. 滑动变阻器阻值变化原则：
“远大近小”—滑片P与下接线柱的距离越远阻值越大，越近阻值越小.

非练不可

例：如图所示，滑动变阻器有A、B、C、D四个接线柱，按要求回答下列问题：

文章插图
（1）连接接线柱A和D时，要使变阻器连入电路的电阻减小，滑片应向____移动.
（2）如果滑片向右移动，电路中的电流变大，则应使用接线柱____和____或____和____.
（3）当使用接线柱____和____时，连入电路的电阻最大，且无论怎样移动滑片P，电路中的总电阻不变.
（4）把____和____连入电路时，其电阻为0.
（5）当使用接线柱B和D时，在电路未接通时，滑片应置于____（选填 “A” 或 “B”）端.

【典例精析】
（1）接A、D时，电阻丝AP连入电路，由滑动变阻器阻值变化原则可知，要使电阻减小，需使l（即AP）变短，由图知应向左移动滑片.
（2）滑片P右移，电流变大，则滑动变阻器的电阻应减小，由滑动变阻器阻值变化原则可知，滑片P右移是靠近下接线柱，即此时下接线柱接的是B，所以是B、C或B、D接入电路.
（3）连入电路的电阻最大，且无论怎样移动滑片P，电路中的总电阻不变，说明将滑动变阻器的电阻丝全部接入电路中，即连接的是A、B接线柱.
（4）接入的阻值为0，即将滑动变阻器的金属杆接入了电路中，即连接的是C、D接线柱.
（5）在电路未接通时，滑片应置于阻值最大处，以保护电路，由滑动变阻器阻值变化原则可知，滑片应置于A端.
【答案】（1）左（2）B C B D（3）A B（4）C D（5）A
