|双向放大器的基础知识

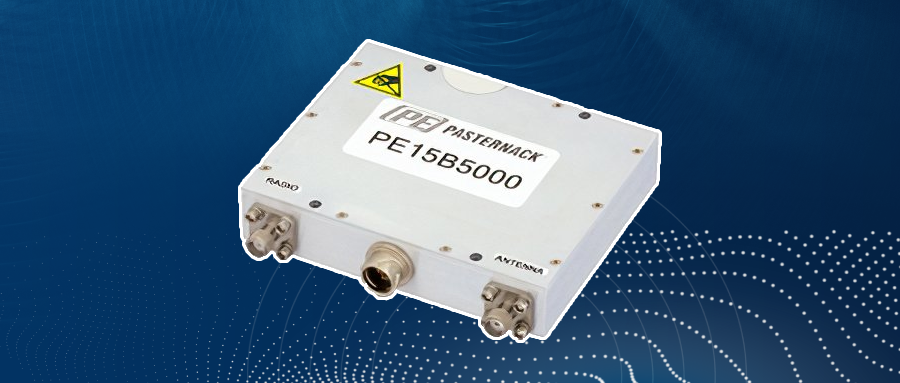

文章图片

双向放大器（bda），是一种有源射频器件，广泛应用于各种通信、雷达和其他射频传感应用。虽然双向放大器在概念上的操作相对简单，但其内部电子元件可能有些复杂。此外，许多应用程序偏爱特定名称和类型的双向放大器，这使得在野外识别双向放大器有些困难。以下是双向放大器的常用名称列表：
双向放大器（bda）常用名称：

天线放大器
【|双向放大器的基础知识】东西向放大器
中继器
增强器
电缆放大器
范围扩展器
蜂窝中继器/扩展器
WiFi增强器/扩展器/中继器/放大器
信号增强器/扩展器/中继器/放大器

高功率双向放大器， S波段， 2.4 GHz~2.5 GHz ， 20W Psat ，切换开关1 usec ， Tx增益 20dB ，手动T/R控制， SMA

双向放大器（bda）的作用是什么？
双向放大器的基本功能是放大设备发射和接收的信号。这意味着由远程通信或传感产生并且拟传输的信号将受益于更高输出信号，双向放大器天线接收的低功率信号也将获得一些增益。双向放大器的目标是在不增加显著噪声或失真的情况下获得发射和接收信号。为此，双向放大器通常被内联放置，在通信系统中作为“增强器”或“中继器” 。这可以通过在带有发射/接收天线的塔上安装一个双向放大器，或在同轴或波导传输线上安装一个双向放大器来实现，以增加两个远点之间传输的信号的增益。
什么是双向放大器（bda）？
为了同时获得发射和接收信号，双向放大器需要在发射机侧信号链中有一个功率放大器（PA）和在接收侧信号链中有一个低噪声放大器（LNA）。此外，双向放大器还包括一种分离发射和接收信号链的方法，使高功率发射信号不被送入LNA ，并优化接收信号链，以减少损耗和使接收信号的加性噪声降至最低。有多种分离发射和接收信号的方法，还可以用射频开关、双工器或循环器。使用双工器或循环器并同时具有发射和接收功能的双向放大器，被称为全双工双向放大器。基于双工器的双向放大器和基于循环器的双向放大器的区别在于，双工器一种带通滤波器，它根据频率将信号从其输入端分离到两个输出端，而循环器根据方向将输入端信号分离。使用射频开关分离发射和接收信号链的双向放大器，只能在给定的时间发射或接收，被称为半双工双向放大器。通常，双向放大器有同轴电缆连接器互连或波导互连，这取决于设备使用的系统或应用的类型。
双向放大器（bda）是如何工作的？
双向放大器的工作原理是将发射和接收信号分离成单独的信号链。一旦分离，发射信号使用功率放大器（PA）增加信号强度，接收信号使用低噪声放大器（LNA）增加信号强度。双向放大器的安装方式使无线电或传输线的接收信号的强度增加并使该接收信号与发射信号隔离，反之亦然。
