之前我们已经知道，电路的组成部分，以及电路的三种故障状态，一个电路中，不可能只有电池，开关和负载三种，电池和负载一个提供电，一个使用电，那么在这个电路中，我们加入各种元器件，使其达到我们想要的作用

下面就让我们了解第一个元器件：

电阻

首先，我们要知道学电阻的目的

一.只要知道电阻在主板上的样子
二.知道怎么用万用表测量电阻的好坏
三.知道怎么替换电阻
好了，学完了....其实，真的就是这么简单

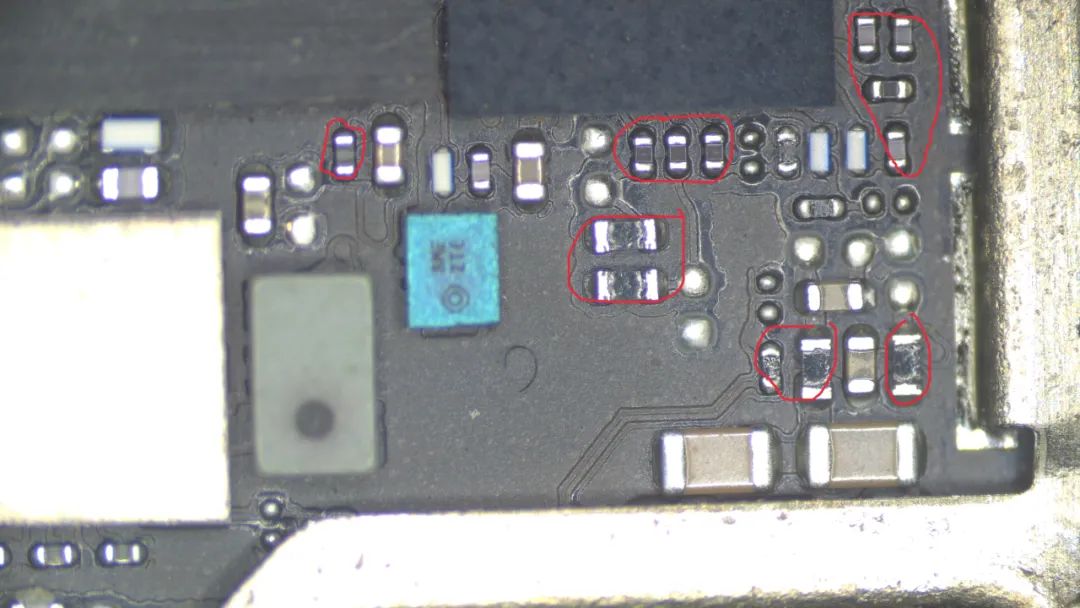

1.电阻在主板中，表面颜色是黑色，下面是白色两头银色；形状为扁平的立方体

我们知道了电阻，在主板中是什么样子的了
那我们在电路图中，认识它也是少不了的

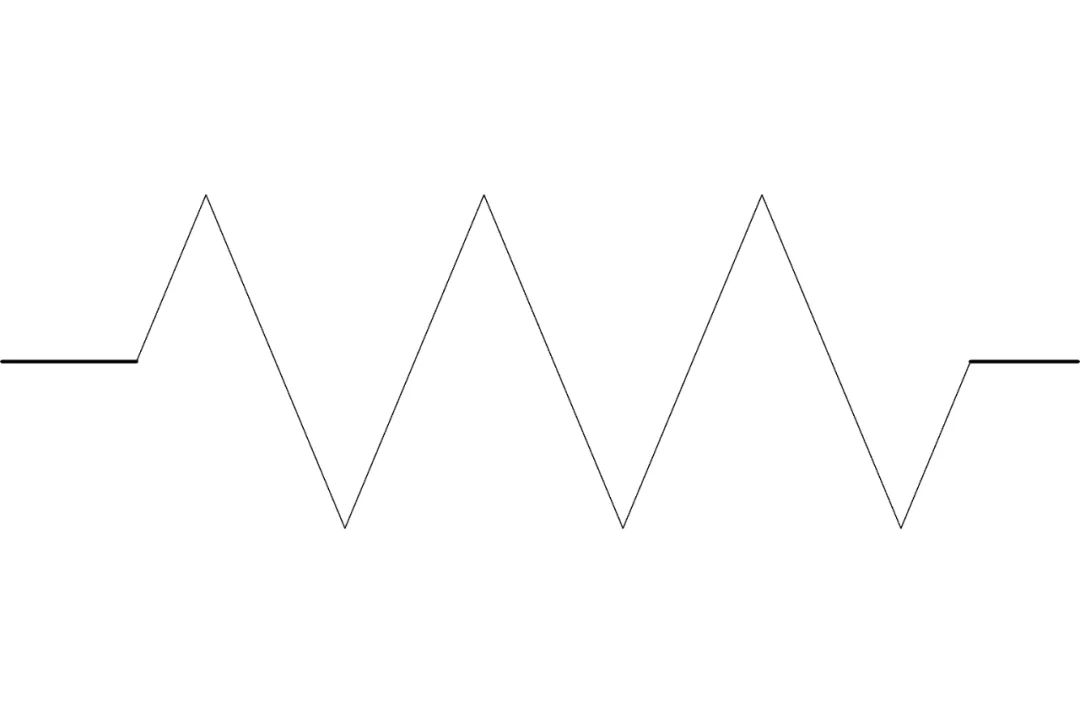

电路图中，用字母“R”表示，符号为和电阻的阻值大小，用欧姆符号“Ω”表示
有MΩ（兆欧）KΩ（千欧）Ω（欧）
1MΩ=1000KΩ 1KΩ=1000Ω

图中R代表电阻， 0701是它的编号， 2.2K是它的电阻值， 5%是它阻值大小的，百分之五的误差值， 01005是它体积的大小规格，下面字母没用，不用看
2.怎样测量电阻好坏
用万用表的欧姆档位（万用表之前介绍过），不用分表笔正负极，两端测量电阻的阻值，除了零欧电阻除外，比较测出的阻值一般在（300-800之间）为好，有图纸最好对照原理图中的标注大小做比较，判断好坏
其中零欧电阻，热敏电阻，测量方法稍微有点区别：
零欧电阻，本身是导通的，不通为坏
热敏电阻（下面会介绍）：阻值会随着温度的变化而变化；两只表笔放热敏两端，给电阻加热，阻值随着温度变化而变化就为好的。
3.替换原则
零欧电阻可以短接，一般起到保护作用的电阻，烧坏后，会保护后级重要元件，阻值小于1K的，可以短接，但不能不要，其他的也不用记多了，直接同阻值，大小替换绝对没问题
会测，会换，已经对电阻掌握90%
【主板|元器件的认识】下章会对电阻的具体作用和类型，做一个详细的了解
