提起电压互感器，想必大部分电气人员都非常熟悉了，但是如果说到电压互感器的接线方式，可能不少电气人员都是一知半解的。电压互感器（Potential Transformer）也称仪用变压器， PT 。它的主要作用是把高电压按比例关系变换成100V或更低等级的标准二次电压，供保护、计量、仪表装置取用。同时，使用电压互感器可以将高电压与电气工作人员隔离。电压互感器虽然也是按照电磁感应原理工作的设备，但它的电磁结构关系与电流互感器相比正好相反。所以说电压互感器是发电厂、变电所等输电和供电系统不可缺少的一种电器产品。

我们都知道电压互感器通常与电能表、电压表、多功能电力仪表及保护继电器等连接、如果电压互感器接线错误，会造成计量不准确、继电保护装置不能反映网络中的故障而误动或拒动。另外，电压互感器选用不当，同样会造成上述情况，甚至危害人员生命安全。那么电压互感器应该怎么正确使用？接线方法又是怎样的呢？下面本文以图文并茂方式给大家详细讲一讲，以供广大电气人员参考学习。

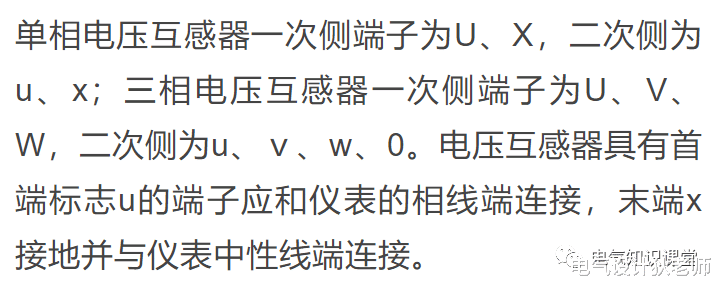

01 电压互感器各端子的标志是什么意思？
▼

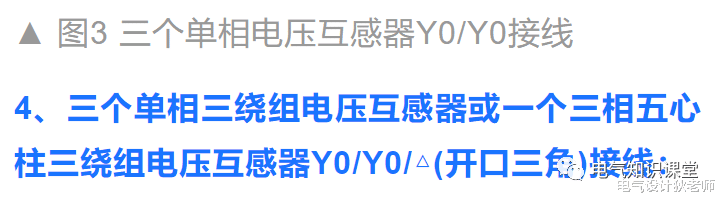

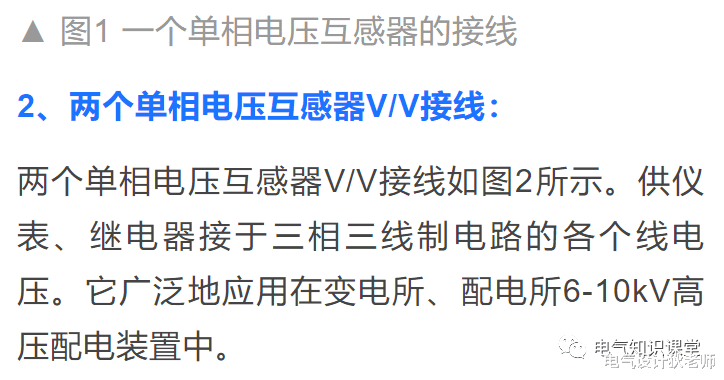

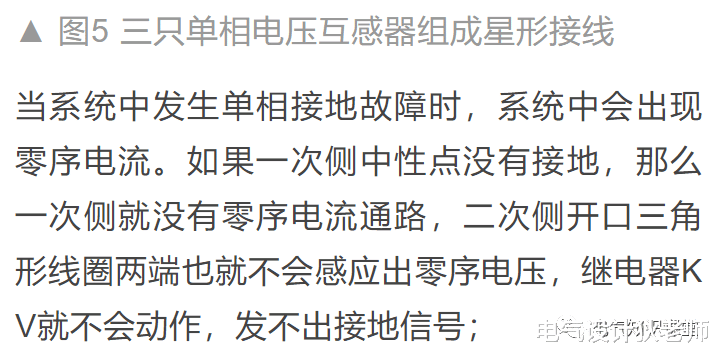

02 电压互感器的接线方式有几种?具体有哪些特点？
▼

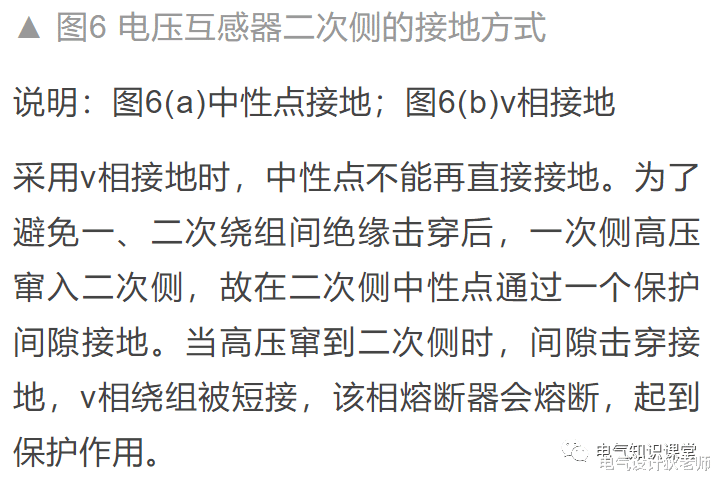

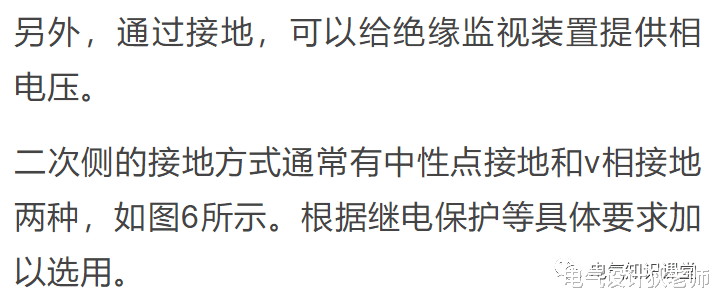

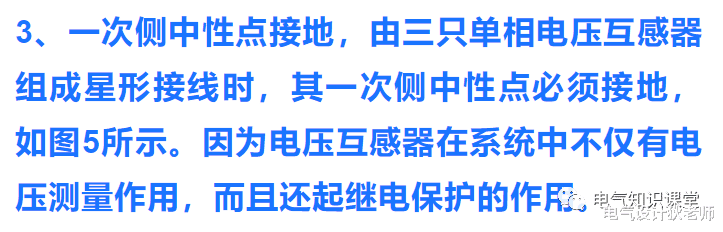

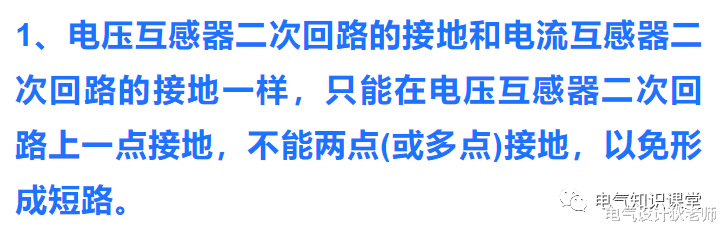

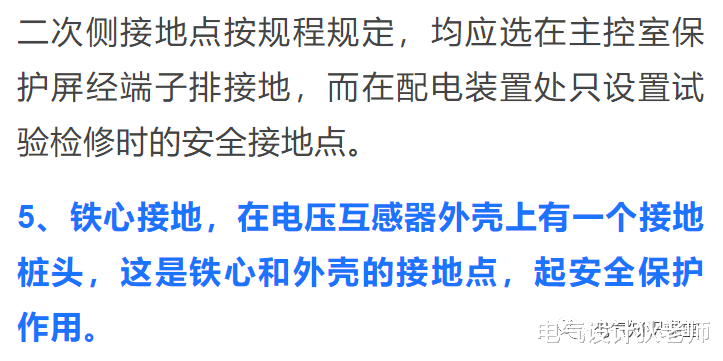

03 电压互感器正确接地的方式是什么？
▼
