报告出品/作者：财通证券、张益敏
以下为报告原文节选
------

1. 刻蚀是集成电路制造关键环节，复杂工艺构筑行业壁垒
1.1. 刻蚀是雕刻芯片的精准手术刀
集成电路（ integrated circuit ）是采用多种工艺，把一个电路中所需的晶体管、电阻、电容和电感等元件及布线互连一起，制作在一小块或几小块半导体晶片或介质基片上，然后封装在一个管壳内，实现所需电路功能的微型结构。现代集成电路按功能划分，主要可以分为存储器，处理器，逻辑 IC ，模拟 IC 四大类。

完整的集成电路的制造过程通常分为前道晶圆制造（Front-End）与后道封装（Back-End）两个部分。
传统封装（后道）测试工艺可以大致分为背面减薄、晶圆切割、贴片、引线键合、模塑、电镀、切筋成型和终测等 8 个主要步骤。与前道晶圆制造相比，后道封装相对简单，对工艺环境、设备和材料的要求较低。前道晶圆制造的复杂程度要远超后道封装，主要涉及光刻，刻蚀，薄膜沉积，显影涂胶，清洗，掺杂氧化扩散，量测等工艺。其中刻蚀与光刻及薄膜沉积一起，并列为晶圆制造最重要的三大工艺之一。

集成电路的构造并非简单的平面图形，而是一层层构造叠加起的立体结构。其中，刻蚀作为核心工艺之一的作用，是通过物理及化学的方法，在晶圆表面的衬底及其他材料上，雕刻出集成电路所需的立体微观结构，将前道掩模上的图形转移到晶圆表面。在刻蚀新形成的结构上，可以进行\uD835\uDC46\uD835\uDC56\uD835\uDC42 2 、SiN 介质薄膜沉积或金属 Al ， Cu ， W 薄膜沉积，也可以进行多重曝光或下一刻蚀步骤，最终在各个层形成正确图形，并使得不同层级之间适当连通，形成完整的集成电路。

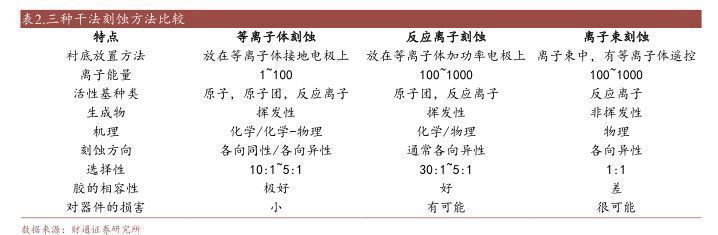

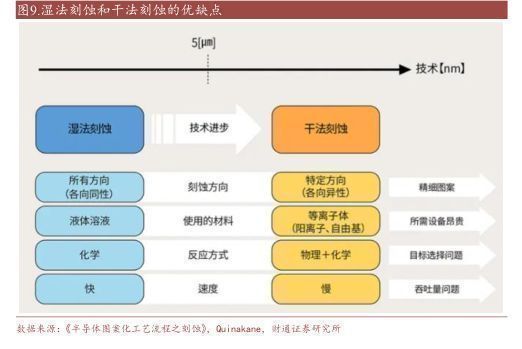

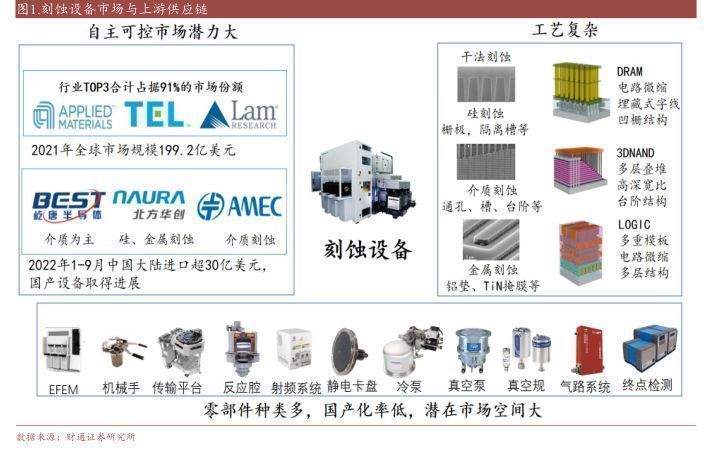

刻蚀设备的重要性不断升高。这是由于光刻设备受到光源波长（DUV 的 193nm 或EUV 的 13.5nm）的限制，分辨率有一定极限；当晶体管微缩到一定尺寸之后，单纯依靠光刻机的精确度推进工艺进步已经非常困难。刻蚀步骤的设备，工艺，核心零部件的行业壁垒很高。这主要是因为：（1）刻蚀作为图形转移的关键步骤，其所需要雕刻出的结构形态各异；（2）刻蚀步骤需要在不同的材质表面进行，其所涉及的工艺方法相差较大；（3）刻蚀作为主要步骤，占用了大量工艺时间和厂房空间，其生产效率和良率，对产线的效率影响很大；（4）刻蚀步骤需要射频源，气路，电极，冷热源，真空等多个子系统的精确流畅配合，这需要大量的工艺数据积累。
