二极管在串联电路中，有很多要注意的是想，其中必须注意二极管静态均压和动态均压。

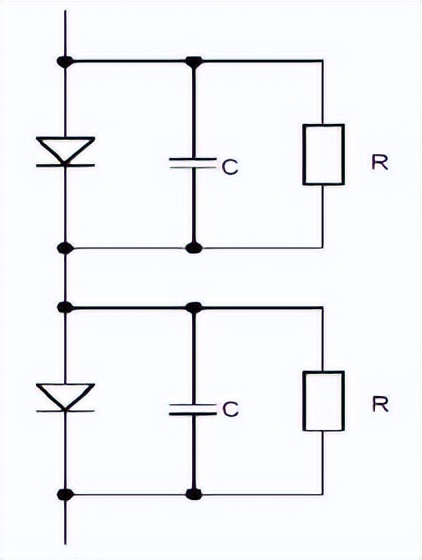

器件串联应用，在静态时，应用串联的各元件漏电流的不一致，从而使漏电流最小的元件承受最高的电压，甚至达到其额定极限值，因此必须对其进行并联均压电阻。
对于n个二极管的串联电路，我们可以得到一个简化的计算电阻的公式：

上式中：n－串联元件个数；Vr－二极管额定电压；Vm－串联电路中电压的最大值；△Ir－运行在最高工作温度时二极管的漏电流偏差值。
经验表明，动态均压问题的解决永不同于静态均压问题。如果一个二极管pn 结的载流子消失得比另一个的快，在关断过程中它也更早的承受电压。
在n 个给定电压值为Vr的二极管串联时，我们可以采用一个简化的公式来计算电容：
【华为p50|二极管串联应该注意什么事项？】
△QRR－串联元件间反向恢复电荷的最大偏差，当所使用的器件来自于同一个制造批号时，我们可以假设△QRR＝0.3 QRR 。
二极管在串联应用时，只有当各个器件的静态的动态均达到相当理想的的对称均衡状态，才能最大限度地利用串联的各器件额定参数。
