1、负载调整率:电源负载的变化会引起电源输出的变化负载增加输出降低相反负载减少输出升高。好的电源负载变化引起的输出变化减到最低负载调整率是衡量电源好坏的指标。
2、电源调整率测试方法：

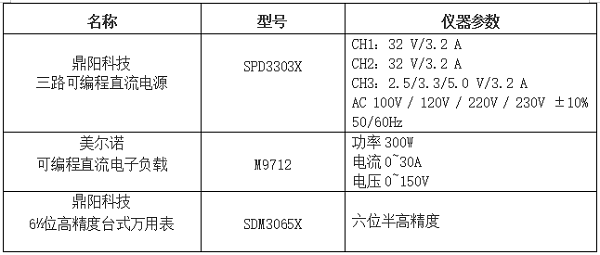

（1）测试仪器：

（2）测量对象：SPD3303X：线性调整率（电压）≤0.01%+2mV
（3）测试步骤：

A.设置电子负载装置I为3.15A时，连接至直流电源CH1 ，使电源尽量接近满载状态，万用表测量电源输出端，记对应的输出电压V1=31.9992；
B.不连负载，设置电源V=32vI=1A空载输出，记V2=32.0032
（4）参考计算公式=（空载状态输出电压V2-满载状态输出电压V1）/满载时输出电压V1*100%
（5）计算结果为：0.0125% ，小于技术指标
